水质在线自动监测系统(On-line Water Quality Monitoring System)是一个以分析仪表为核心,运用自动控制技术、计算机技术并配以本公司自主版权的专用软件,组成一个从取水样、预处理过滤、测量到数据处理及存贮的完整系统,从而实现水质自动监测站的在线自动运行。自动监测系统一般包括取水装置、预处理装置、数据采集与控制系统、在线监测分析仪表、数据处理与传输装置及远程数据管理中心。

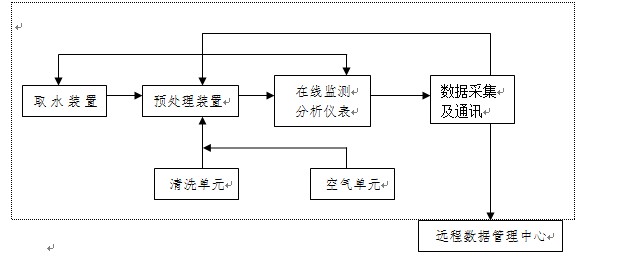

  针对上述水站的系统构成,由图中可得知,取水单元将取水口处采集的水样通过取样水泵输送到沉沙分离单元和传感器分析单元。沉沙分离单元将泥沙和影响分析仪表正常运行的大颗粒物滤除,并通过传输水泵将超过各台仪表总水量200%的总水量输送到各个分析单元中去。

     每个分析单元都由针对该分析仪表所专门设计的高效低维护自动反吹预处理系统和指定分析方法的分析仪表所组成。每个分析单元的4-20mA或总线方式输出信号直接输入到数据采集单元,通过程序和上层软件与数据库的数据采集和存储,从而实现了多路分析结果的数据采集。

     每个分析单元也可以通过RS232RS485MODBUS与子站系统进行双向通讯,既可以数据采集也可以反馈控制,既可以实时掌握分析仪表的状态,也可以进行远程监控。

      采集控制系统为整个水站的控制中心,它不仅要对系统参数进行实时监控、还可以根据系统运行状态设置和修改系统参数(空气反吹频率、采样频率、读取数据频率)。

      在系统设计时要充分考虑到将来扩充仪表的要求,首先是在共用设备(如取水泵、纯水机、空压机、除藻设备、管道、阀门配置等)留有足够的余量,其次在电源配置、嵌入式采集控制系统等方面也要留有足够的接口,还有软件系统也能够方便地增减和修改站点点数、每个站点内的被测参数和被控参数。另外,在站房设计及室内布置方面也应加以充分考虑。
