一、 产品概述:

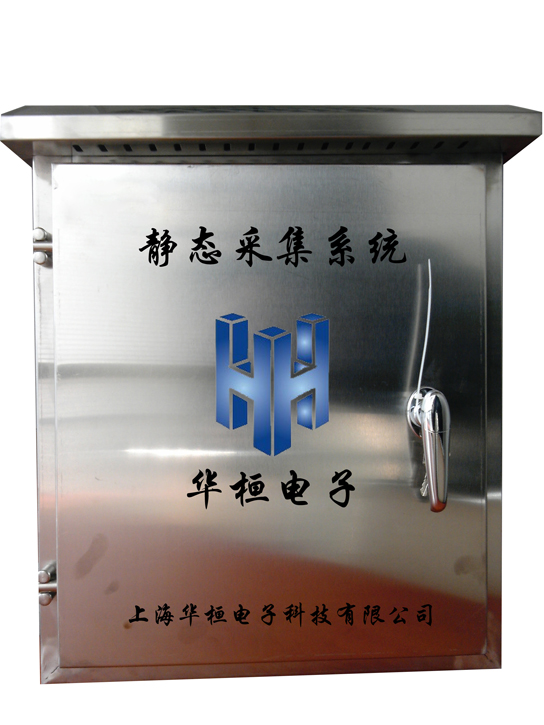

此系列产品是集应变弦式、电感类、温度为一体的多功能采集仪,可用于尾矿、地铁隧道、大坝、桥梁等现场施工监测和测试及长期健康监测。其稳定性、集成度高,操作简便。
二、 HD-JCD系列静态采集仪传输方式可分为:有线传输、无线传输
A: 有线传输
连接方式:串联
输出信号:R485信号、以太网信号、光纤
接 口: DB9、RJ45
供电电压:AC220V、DC12V(可选)
传输速率:9600bps
工作温度:-20°~80°
功 耗:>120W
通道数量:1通道、双通道、四通道(可扩展)
传感器数量:0~50个(可扩展)
频率测量范围:600HZ~3000HZ
分辨率:1‰
温度分辨率:0.1°
传输距离: R485 0~1KM
以太网 0~120M
光 纤 不限
B:无线传输
连接方式:串联
无线方式:GPRS、ZIGBEE、无线数传
输出信号:485信号、以太网信号
接 口: DB9、RJ45
供电电压:AC220V、DC12V(可选)
工作温度:-20°~80°
功 耗:>120W
传输速率:9600bps
传感器数量:0~50个(可扩展)
频率测量范围:600HZ~3000HZ
分辨率:1‰
温度分辨率:0.1°
(1) GPRS系统:
系统利用GPRS网络平台,高速稳定的进行数据传输,其特点为:
◆ 可适应无人区域的在线远距离监测
◆ 支持多数据同步传输(<5)
◆ 抗干扰设计,适合电磁环境恶劣的应用需求
缺点:监测区域需有GSM信号覆盖
(2)ZIGBEE采集仪
系统可组网式传输,在ZIGBEE网络覆盖内采集仪之间可互相通讯。其缺点为通讯距离短(1~75M 可扩展)
(3)无线采集系统
采用CC1020芯片, 窄带(载频 433 MHz)抗干扰性强,带滤波电路,接收灵敏度高,功率大,数据传输稳定可靠,距离远(0~2KM 可扩展)。其特点:
◆系统可提供16个信道;
◆ 数据收发转换自动完成,只要向接口收/发数据即可,转换时间短;
◆ 可用于点对点,点对多点,多点对点等多种通信组合方式;
◆长期使用可靠性好,故障率极低;
◆ 标配天线:SMA粗鞭状或者小吸盘天线.
