一、概述

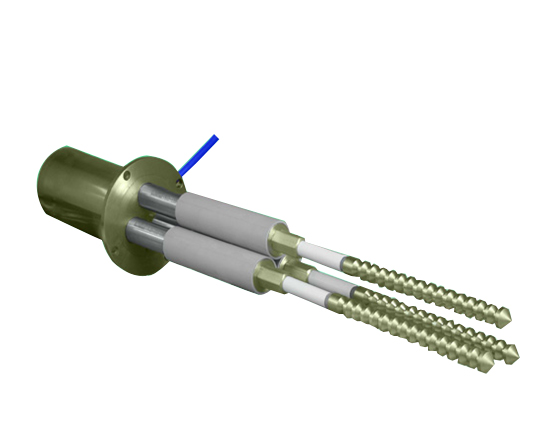

多点位移计是由位移计组（3~6支）、位移传递杆及其保护管、减摩环、安装支座、锚固头等组成。适用于长期埋设在水工结构物或土坝、土堤、边坡、隧道等结构物内，测量结构物深层多部位的位移、沉降、应变、滑移等，可兼测钻孔位置的温度。

二、参数

   型号：HD-2ND102

   量程：0-200mm

   精度：0.1mm

分辨率：0.01mm

工作温度：-20°c~80°c

三、安装埋设

1.安装测杆束 按侧点数将灌浆锚头组件与不锈钢测杆、测杆接头、测杆保护管及密封件、测杆减阻导向接头、测杆定位块等可靠连接固定后集成一束，捆扎可靠，整体置入钻孔中。如遇长测杆(>6m)，可分段置入、孔口连接。

2.灌浆锚固 全部测杆完全置入孔中，使测杆束上端面尽量处于同一平面内并距Φ160mm扩孔底面以下约5cm,,测杆护管比测杆短约15cm。位置定位可靠后浇注混凝土砂浆至测杆保护管上端面以下约20cm，凝固后方可撤去约束。浇注混凝土砂浆时要特别注意保护测杆保护管口及测杆端口，避免受到损伤和沾结混凝土砂浆。

3.安装测头基座 先将测杆护管调节段（长度现场调整）及带刺接头插入测杆保护管中，此时全部测杆及保护管的上端应基本处于相同平面内。放入事先连接好的安装基座和PVC传感器定位芯座，将测杆及其护管与定位芯座上的多孔一一对准后落下定位，注意调节基座法兰的底面位置使测杆不受轴向压力为宜，可用底面加填钢制垫片实现。调节准确后钻地脚螺栓孔并用地脚螺栓将此组件可靠固定于Φ160mm孔底面上。

4.安装位移传感器 将位移传感器逐一通过PVC定位芯座上对应定位孔与测杆端接头加螺纹胶旋紧固定可靠。如果发现测杆连接面陷得太深而使传感器无法拧入时，可以加装仪器商预备的加长件。待胶凝固后，用频率读数仪监测状态下调节传感器“零点”，并通过安装在芯座上的予置机构锁定位置。按测点数逐一完成上述调节。每支仪器的埋设零点由监测设计者按该测点的“拉压”范围而定。

5.安装保护罩 用频率读数仪逐一测读各支传感器并做好记录，若全部测读正常，即可装上保护罩，此时保护罩的电缆出口处已装好了橡胶保护套。将全部测点传感器的信号电缆集成一束从橡胶护套中沿保护罩由内向外穿出。安装保护罩时，可在保护罩的M90×1.5外螺纹上涂以适量螺纹胶。连接可靠后，整理电缆，再逐一检测一遍各支仪器的读数是否正常。
